NVG040W语音芯片,贴片8脚语音ic在家用净水器上的运用

作者:超级管理员时间:2022-07-2688 次浏览

信息摘要:

水,作为生命的源泉,是人类赖以生存和发展的珍贵资源。我们的生命离不开水资源,人体内发生的一切化学反应都是以水作为介质而进行的。由于世界水资源污染的情况日益严重,全球范围内对于净水器···...

作为生命的源泉,是人类赖以生存和发展的珍贵资源。我们的生命离不开水资源,人体内发生的一切化学反应都是以水作为介质而进行的。

由于世界水资源污染的情况日益严重,全球范围内对于净水器的需求在2020年大幅度增加,以满足住宅以及工业领域中对净水的需求。


家用净水是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。

家用净水器语音方案设计需求:

1. 净水器每一次使用结束都必须确保超滤膜滤芯位于湿润状况,若是发生干化现象,那么应该及时加水改善,否则会造成制水量大幅度的下降,如果净水器有语音提示功能,方便用户判断。

2. 净水器滤芯剩余使用时间大多数我们都是靠盲猜,如何有语音功能能够并适时语音提醒更换滤芯。

3. 安全问题,用户在使用净水器时,如果能够直观地告诉消费者当前水质情况,是否能达到安全饮用级别,让用户安心。

NVG040W语音芯片家用净水器语音方案:

为了解决以上问题,很多厂家会在净水器上置入语音芯片实现真人语音提示功能,让净水器使用起来会更方便,更加人性化!

NVG040W语音芯片在净水器上的应用

NVG040W是九芯电子研发的一款多功能单芯片语音合成控制器,为全新代高性价比的语音芯片,音频采样频率多样化,可选择6.0K~32.0K的采样频率。总共8级音量调节,支持PWM输出。

NVG040W语音芯片的功能和特点:

1)工作电压:2.0V~5.0V;

2)待机模式下,静态电流小于2uA;

3)内置 RC 震荡起振回路,无须外部电路;

4)具有 8bits高性能 PWM/DAC 语音引擎;

5)内置看门狗,支持低压复位LVR(可选1.8V及2.0V);

6)具备多样控制模式:数脉冲,IO电平控制,SPI三线串口控制;

7)支持BUSY状态输出功能;

8)工作温度:-20℃ ~ 60℃ (不计工作频率飘移);

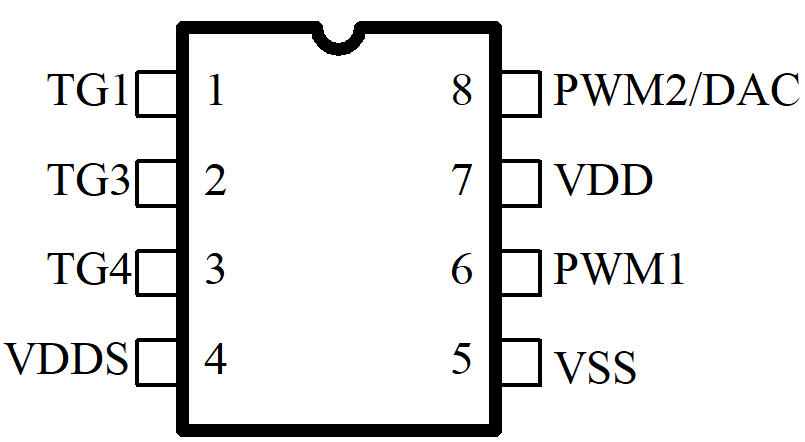

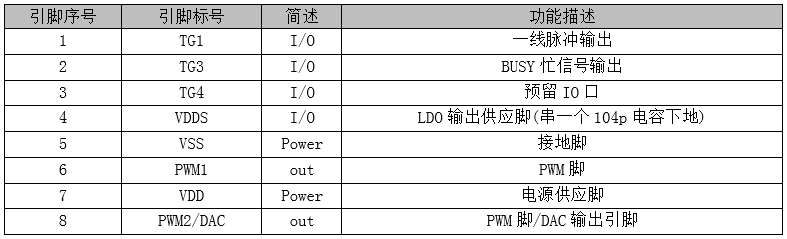

NVG040W语音芯片管脚图及引脚对应表:



NVG040W语音芯片设计电路参考图:

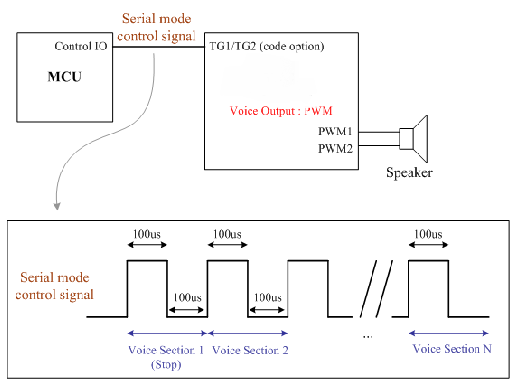

NVG040W芯片单线脉冲触发时序参考图:




NVG040W芯片脉冲指令表参考图:

脉冲指令表1

脉冲指令表2

注意:如不需要音量控制选择脉冲指令表1,需要音量控制选择脉冲指令表2
