电动车防盗器语音芯片选型——NV020C otp音频ic

作者:超级管理员时间:2022-08-22156 次浏览

信息摘要:

2007年以来,国内铅价一路飙升,致使各地电动车电池价格快速上涨,电动车电池盒成为小偷窥测的重点对象。而且电动车的电池盒锁结构简单,很容易技术开锁,且锁定方式设计的不合理,偷电池盒甚至···...

2007年以来,国内铅价一路飙升,致使各地电动车电池价格快速上涨,电动车电池盒成为小偷窥测的重点对象。而且电动车的电池盒锁结构简单,很容易技术开锁,且锁定方式设计的不合理,偷电池盒甚至不需要开锁,只斜着就把它提拉出来!小偷二、三秒就可以得手。因此各地电动车电池丢失十分频繁,被盗事件频频发生。


而电动车防盗器是指在车人分离的情况下能够及时知道车的状态,采取相应措施达到防盗目的的防盗装置。

NV020C电动车防盗器语音芯片方案:

NV020C是一款性能稳定的语音芯片,无需任何外围电路,在极其恶劣的噪声环境下都可正常工作,它具有宽泛的耐温和耐压范围,正常工作范围宽达2V~5.5V。它有一组PWM输出口,可以直推0.5w喇叭,音质清晰。内置LVR复位,无需外加复位电路。


NV020C语音芯片功能特点:

OTP存储格式,生产周期快,最快仅需一天,下单无最小量限制灵活的多种按键操作模式以及电平输出方式供选择(边沿按键触发、电平触发、随机按键播放、顺序按键播放);

简单方便的一线MCU串口以及两线MCU控制方式,用户主控MCU可控制任意段语音的触发播放及停止;

内置一组PWM输出器可直推0.5W喇叭,支持13bit的DAC输出,可外接模拟功放;

支持8级音量调节,支持循环播放等多种功能;

灵活的放音操作,通过组合可节省语音空间,最多可播放220个语音组合;

音质优美,性能稳定,物美价廉,静态电流小于2uA;

内置LVR自复位电路,保证芯片正常工作;DIP8,SOP8,SSOP20以及COB多种封装可供选择,使用方便,应用灵活;

支持4和弦MIDI播放,音质非常优美;

外围电路简单,仅需一耦合电容;

工作电压范围:SOP8的2V~4.5V;SSOP20的是2V~5.5V。

IO口丰富,内置MCU,可以定制各种特殊功能;

NV020C语音芯片电动车防盗器语音内容:

1、电量充足,请放心行驶!

2、嘟,电量不足,请及时充电

3、嘟,嘟,嘟。已欠压保护,请立即充电;

4、(报警声)请离我远点,请离我远点,请离我远点;

5、已设防;

6、设防解除成功;

7、嘀,嘀,嘀,请锁好爱车,带好随身物品;

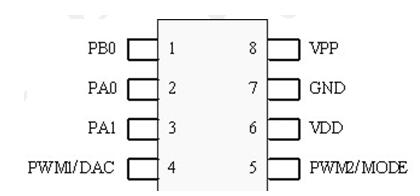

NV020C语音芯片管脚图及引脚对应表:





NV020C语音芯片控制模式:

NVC系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当1口被分配为MCU一线触发时,不能同时作为按键来触发。

①按键控制模组

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms

②端口分配


按键模式-低电平触发

①按键播放

1.电平(按键)可打断
2.电平(按键)不可打断
3.电平(按键)保持可循环

4.电平(按键)保持不循环

上电播放:1.上电播放一次2.上电循环播放

②按键播放

电平可打断:按下按键播放语音,语音正在播放时当再次按下按键将重新开始重新播放。
电平不可打断:按下按键播放语音,语音正在播放时当再次按下按键,语音继续播放
上一段直到完毕,不理会按键操作,只有当语音播放完毕后按键在起作用。
电平保持循环:按键一直按下(电平一直触发),语音将保持循环播放。
电平保持不循环:按键一直按下(电平一直触发),语音播放一次后将停止播放。
上电播放一次:通电后,语音将会播放一次,然后停止。
上电播放循环:通电后,语音将会一直循环播放。
:管脚123都可接按键,用不到的管脚可以直接悬空。



MCU二线串口触发

MCU二线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

 端口的分配

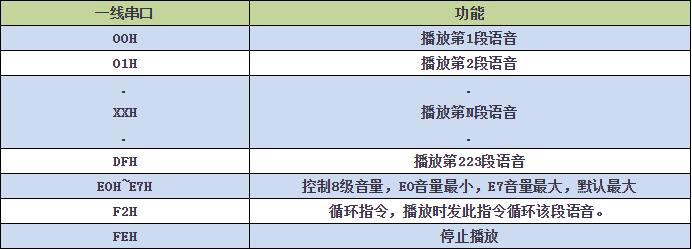

②数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的,发送之间相互独立。
