N930X音乐芯片在儿童学步车上的应用方案

作者:超级管理员时间:2022-09-06111 次浏览

信息摘要:

儿童学步车可以适度辅助婴儿学习走路,带玩具的学步车也具有"娱乐"性功能,对于训练婴儿肢体动作的协调有一定的帮助。在保证安全和正确使用的前提下,学步车为宝宝学走路提供了方便的···...

儿童步车可以适度辅助婴儿学习走路,带玩具的学步车也具有"娱乐"性功能,对于训练婴儿肢体动作的协调有一定的帮助。在保证安全和正确使用的前提下,学步车为宝宝学走路提供了方便的工具,也解放了妈妈的双手。


N930X音乐芯片在儿童学步车的语音方案:

九芯电子N930X音乐芯片系列是一个提供串口的MP3芯片,完美的集成了MP3、WAV 的硬解码芯片,通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐

为了让宝宝在学步的同时,还能够启蒙语言,享受音乐的乐趣,许多儿童玩具车类厂商都会在学步车上选用N930X芯片系列来实现音乐播放的功能。


N930X音乐芯片支持立体声输出播放,音质接近电脑的播放水准,声音清晰并且圆润,MP3格式,可以直推0.25W耳机喇叭,支持USB直接更新语音,烧录次数超过10万次用户可以随意地更换声音,极其简单。

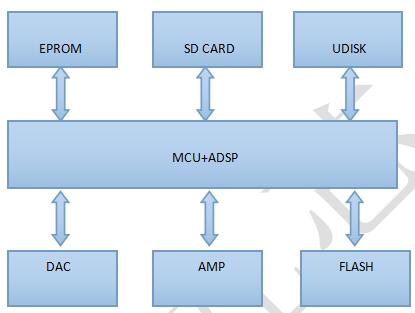

N930X音乐芯片结构图:


N930X语音芯片系列选用的是 SOC 方案,集成了一个 16 位的 MCU,以及一个专门针对音频解码的ADSP,采用硬解码的方式,更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。

N930X语音芯片按键控制模式:

ADKEY按键控制

模块我们采用的是AD 按键的方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单,模块默认配置1个AD 口,10个按键的阻值分配,如果使用在强电磁干扰或者强感性、容性负载的场合,请参考我们的“注意事项”。
注意:N9300以及N9301支持一线串口和UART串口功能,不支持ADKEY功能。N9302和N9303支持ADKEY功能,不支持一线串口和UART串口。

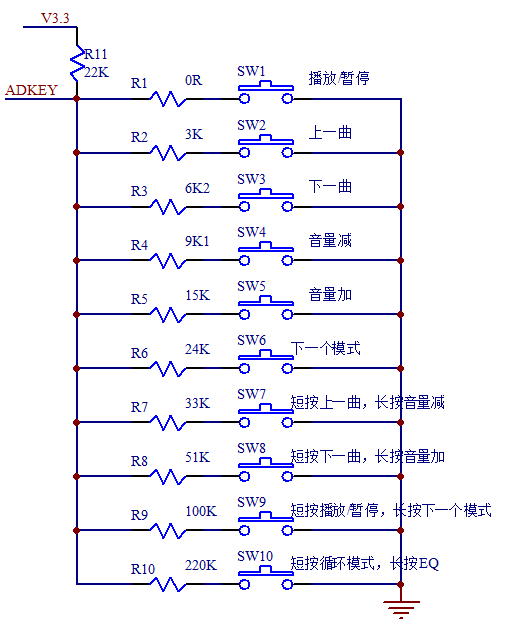

ADKEY按键控制参考图


MCU一线串口控制

N930X系列MP3芯片支持单片机模拟一线串口控制,该控制方式简单方便,适用于任何单片机。

本文档中一线串口协议分为N930X和N930XA,N930X协议的一线串口加入了睡眠指令等,N930XA则和以前的N910X一线串口协议完全一样。

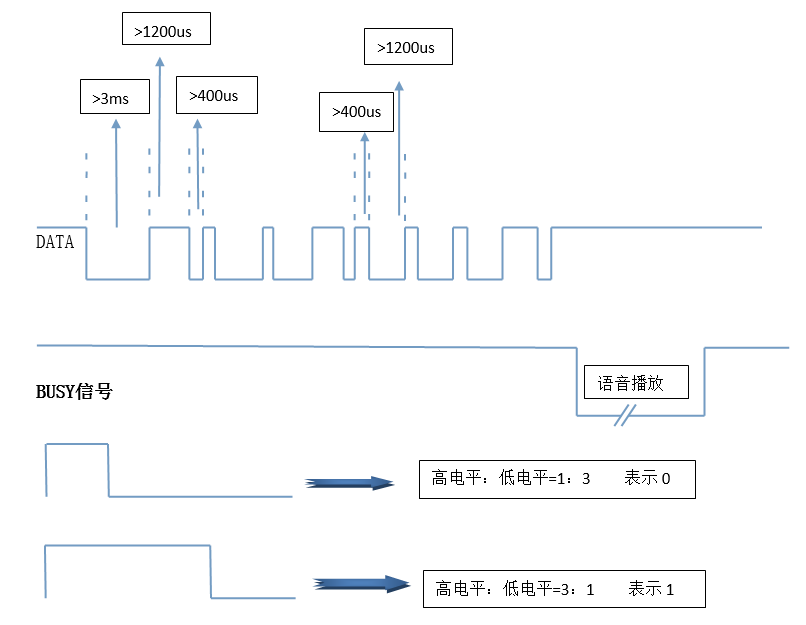

一线串口时序图


N930X音乐芯片是属于深度定制的产品,专为自定义语音播放领域开发的低成本解决方案,可以根据不同的功能需要选择对应的型号,是一款精简版的也是性价比非常高的MP3芯片儿童学步车置入N930X音乐芯片,只要宝宝按下学习面板教学形状、数字及颜色等,触发不同地音乐播放,让宝宝音乐启蒙与学步同行。
