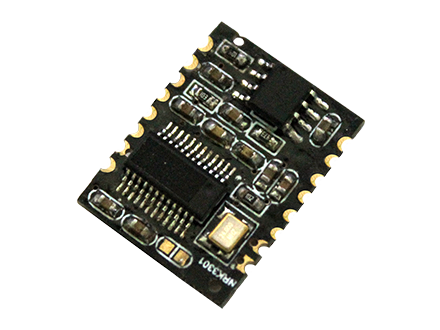

NRK3301语音控制模块

采样率(KHZ):8 / 11.025 / 16 / 22.05 / 24 /32/ 44.1 / 48
工作电压:DC 2.2~5.5V
内核/储存:32位RISC内核,主频 240MHz,支持硬件浮点运算
内核/储存:1MB SPI_Flash
AI算法:神经网络(TDNN)算法,5米远场识别
降噪算法:过滤掉稳态噪声、动态噪声也能精准识别
控制模式:MP3/WAV/WMA/APE/FLAC/AAC/MP4/M4A/AIF/AIFC
控制模式:BT支持 SBC,AAC 音频解码音频
控制模式:BT电话支持 mSBC 语音编解码器
音频输出:两通道16位DAC,最高SNR> = 95dB
音频输出:单通道16位DAC,最高SNR> = 90dB
音频输出:三通道立体声模拟 MUX

支持定制开发,可免费送样


资料下载在线咨询 全国服务热线
400-8616-826


NRK3301语音识别模块为广州九芯电子推出的一款搭载32位高性能、低成本语音识别IC的模组,其具有识别精准、远场降噪等优势,最多可支持不超过100条离线指令,现已广泛用于智能家电、智能卫浴、智能照明、智能机电、智能家居、 智能玩具 等领域。



内核和存储

★高性能 32 位 RISC 内核,主频 240MHz,支持硬件浮点运算

★内置 1MB SPI FLASH

AI 算法

★  离线语音识别,采用最新的神经网络(TDNN)算法,具有识别精准,误判率低等优势,5 米远场可靠识别

★  语音降噪算法:过滤掉稳态噪声、对动态噪声也有很好的抑制作用,噪音下也可准确识别

★  音频解码:

★  支持 MP3,WAV,WMA,APE,FLAC, AAC,MP4,M4A,AIF,AIFC 音频解码

★  BT 支持 SBC,AAC 音频解码音频

★  BT 电话支持 mSBC 语音编解码器

音频

★  两通道 16 位 DAC,SNR> = 95dB

★  单通道 16 位 ADC,SNR> = 90dB

★  采样率支持 8KHz / 11.025KHz / 16KHz / 22.05KHz / 24KHz /32KHz / 44.1KHz / 48KHz

★  三通道立体声模拟 MUX

★  DAC 支持直推式, 单端或者差分输出

电源

★  VBAT 为 2.2V 至 5.5V

★  VDDIO 为 2.2V 至 3.6V

蓝牙

★  符合蓝牙 V5.1 + BR + EDR + BLE 规范

★  满足 Class1 class2 和 class3 传输功耗需求

★  支持 GFSK 和 π/ 4 DQPSK 所有包装类型

★  提供+ 6dbm 发射功率

★  具有-90dBm 灵敏度的接收器

★  快速 AGC 可增强动态范围

★  支持 a2dp  avctp  avdtp  avrcp  hfp  spp  smp  att  gap  gatt  rfcomm  sdp  l2ca 配置文件

外设

★  一个全速 USB 2.0 OTG 控制器

★  一个 I2S 数字音频接口,支持主机和从机模式

★  四个多功能 16 位定时器,支持捕获和 PWM 模式

★  三个用于电机的 16 位 PWM 驱动发生器

★  三个全双工基本 UART,UART0 和 UART1 支持 DMA 模式

★  两个 SPI 接口支持主机和设备模式

★  一个 SD 卡主机控制器

★  一个硬件 IIC 接口支持主机和从机模式

★  内置 Cap Sense Key 控制器

★  10 位 ADC 用于模拟采样

★  所有 GPIO 上的外部唤醒/中断

封装和工作温度

★  QSOP24

★  工作温度:-40℃ to +85℃

       ★ 储存温度:-65℃至+ 150℃


功能介绍

UART串口功能介绍

            NRK3301语音识别芯片内置标准 UART 异步串口接口,通讯数据格式是:起始位:2位;FA;数据位:2位;00H~FFH;校验位:2位,校验位与数据位相加为FFH。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:

NRK10语音识别芯片,离线语音识别芯片,特定人语音识别芯片

播放控制介绍

            词条介绍: 词条指我们所要说出的识别指令 标准版本的词条中“小明”作唤醒词,唤醒后才能识别其他词条,详情请见下表:
       可设置词条:



注:1.此版本可以不带串口版芯片PA10,PA11直接接灯;也可以用带串口版本PA6,PA7直接输出串口信号 2.标准版本词条用于测试,如要修改词条请联系业务人员 3. UART 口,可与单片机通讯使用 4.唤醒后延迟时间为10秒,接收指令后重新计时,不用每次都叫唤醒词。NRK10语音识别芯片,离线语音识别芯片,特定人语音识别芯片




NRK3301离线语音识别模块可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、儿童玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
