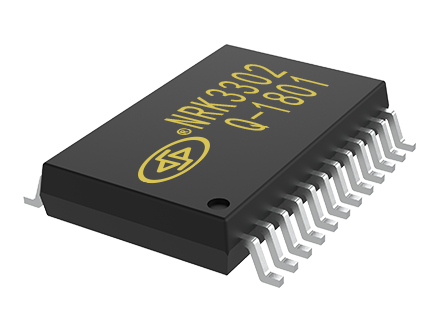

NRK330x系列语音识别IC

采样率(KHZ):8 / 11.025 / 16 / 22.05 / 24 /32/ 44.1 / 48
工作电压:DC 2.2~5.5V
内核/储存:32位RISC内核,主频 240MHz,支持硬件浮点运算
内核/储存:1MB SPI_Flash
AI算法:神经网络(TDNN)算法,5米远场识别
降噪算法:过滤掉稳态噪声、动态噪声也能精准识别
控制模式:MP3/WAV/WMA/APE/FLAC/AAC/MP4/M4A/AIF/AIFC
控制模式:BT支持 SBC,AAC 音频解码音频
控制模式:BT电话支持 mSBC 语音编解码器
音频输出:两通道16位DAC,最高SNR> = 95dB
音频输出:单通道16位DAC,最高SNR> = 90dB
音频输出:三通道立体声模拟 MUX

支持定制开发,可免费送样


资料下载在线咨询 全国服务热线
400-8616-826


NRK330x系列语音识别芯片为广州九芯电子推出的一款32位高性能、低成本语音识别IC,其具有识别精准、远场降噪等优势,最多可支持不超过100条离线指令,现已广泛用于智能家电、智能卫浴、智能照明、智能机电、智能家居、 智能玩具 等领域。



内核和存储

高性能 32 RISC 内核,主频 240MHz,支持硬件浮点运算

内置 1MB SPI FLASH

AI 算法

  离线语音识别,采用最新的神经网络(TDNN)算法,具有识别精准,误判率低等优势,5 米远场可靠识别

  语音降噪算法:过滤掉稳态噪声、对动态噪声也有很好的抑制作用,噪音下也可准确识别

  音频解码:

  支持 MP3,WAV,WMA,APE,FLAC, AAC,MP4,M4A,AIF,AIFC 音频解码

  BT 支持 SBC,AAC 音频解码音频

  BT 电话支持 mSBC 语音编解码器

音频

  两通道 16 DACSNR> = 95dB

  单通道 16 ADCSNR> = 90dB

  采样率支持 8KHz / 11.025KHz / 16KHz / 22.05KHz / 24KHz /32KHz / 44.1KHz / 48KHz

  三通道立体声模拟 MUX

  DAC 支持直推式, 单端或者差分输出

电源

  VBAT 2.2V 5.5V

  VDDIO 2.2V 3.6V

蓝牙

  符合蓝牙 V5.1 + BR + EDR + BLE 规范

  满足 Class1 class2 class3 传输功耗需求

  支持 GFSK π/ 4 DQPSK 所有包装类型

  提供+ 6dbm 发射功率

  具有-90dBm 灵敏度的接收器

  快速 AGC 可增强动态范围

  支持 a2dp  avctp  avdtp  avrcp  hfp  spp  smp  att  gap  gatt  rfcomm  sdp  l2ca 配置文件

外设

  一个全速 USB 2.0 OTG 控制器

  一个 I2S 数字音频接口,支持主机和从机模式

  四个多功能 16 位定时器,支持捕获和 PWM 模式

  三个用于电机的 16 PWM 驱动发生器

  三个全双工基本 UARTUART0 UART1 支持 DMA 模式

  两个 SPI 接口支持主机和设备模式

  一个 SD 卡主机控制器

  一个硬件 IIC 接口支持主机和从机模式

  内置 Cap Sense Key 控制器

  10 ADC 用于模拟采样

  所有 GPIO 上的外部唤醒/中断

封装和工作温度

  QSOP24

  工作温度:-40℃ to +85℃

       ★ 储存温度:-65℃至+ 150℃



芯片引脚图


NRK330x引脚图



                        引脚                         引脚名称                         功能描述
                        1                         PB1/SPIO_SCK                         Flash 通信脚接 SCK
                        2                         PB2/SPI0_IO0                         Flash 通信脚接 DI/IO0
                        3                         PB0/SPIO_CSb                         Flash 通信脚接 CS
                        4                         SPI0_VDD                         Flash 电源 VCC
                        5                         VDD1                         电源
                        6                         VDD-ADC                          模拟电源串电阻到 VCC
                        7                         VMIC                         麦克风供电脚
                        8                         MICP                         麦克风 P 端(靠电源端)
                        9                         MICN                         麦克风 N 端(靠地端)
                        10                         VSS                         地
                        11                         PA3/AIN3/SCK                         IO 口/编程数据脚,使用时留空
                        12                         PA4/AIN4/TMO/SDO                         IO 口/编程数据脚,使用时留空
                        13                         PA5/AIN5/IR/SDI                          IO 口/编程数据脚,使用时留空
                        14                         PA6/ADC6/TXD                         串口 TX/IO 口
                        15                         PA7/ADC7/RXD                          串口 RX /IO 口
                        16                         PA12                         IO 口
                        17                         PA13                          IO 口
                        18                         PA15/RSTb                          IO 口,可以设置为复位引脚
                        19                         PP1/DAC0                         PWM1/DAC 信号输出脚,喇叭输出脚
                        20                         VDD2                         VDD
                        21                         PP2                         PP2 喇叭输出脚
                        22                         PB5/SPIO_IO3                          Flash 通信脚接 IO3/HOLD
                        23                         PB4/SPI0_IO2                         Flash 通信脚接 WP/IO2
                        24                         PB3/SPIO_IO1                         Flash 通信脚接 DO/IO1





功能介绍

UART串口功能介绍

            NRK330x语音识别芯片内置标准 UART 异步串口接口,通讯数据格式是:起始位:2位;FA;数据位:2位;00H~FFH;校验位:2位,校验位与数据位相加为FFH。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:

NRK10语音识别芯片,离线语音识别芯片,特定人语音识别芯片

播放控制介绍

            词条介绍: 词条指我们所要说出的识别指令 标准版本的词条中“小明”作唤醒词,唤醒后才能识别其他词条,详情请见下表:
       可设置词条:



注:1.此版本可以不带串口版芯片PA10,PA11直接接灯;也可以用带串口版本PA6,PA7直接输出串口信号 2.标准版本词条用于测试,如要修改词条请联系业务人员 3. UART 口,可与单片机通讯使用 4.唤醒后延迟时间为10秒,接收指令后重新计时,不用每次都叫唤醒词。NRK10语音识别芯片,离线语音识别芯片,特定人语音识别芯片
