NVC系列语音芯片

语音时长:20s、40s、80s、180s
工作电压:DC 2~4.5V
待机功耗:<2uA
音频输出:DAC/PWM
控制模式:按键、MCU一线串口、MCU二线串口
音量调节:支持8级音量调节
播放方式:可加载220段语音(可定制更多段)循环播放
外接功放:PWM输出器直推0.5W喇叭
断电保护:内置LVR自复位电路

支持免费合成语音定制,免费送样


资料下载 全国服务热线
400-8616-826
产品介绍

12年专注于语音芯片产品解决方案

   NVC系列语音芯片是广州九芯电子科技新推出的一款性能稳定、适合工厂量产型的工业级OTP语音芯片。它具有成本低,性能稳定,音质高,控制方便,电路简单且无需任何外围电路等诸多显著优点。它特有宽泛的耐温和耐压范围特性,很好的弥补了目前市面上语音芯片抗干扰能力较差的缺陷。NVC系列语音芯片的推出,以近似于当前业界掩膜的价格,但无小量的限制,弥补了目前产业界的一个不足,适合低成本快速投产,快仅需一天即可出货。

NVC系列语音芯片有一组PWM输出口,可以直推0.5w喇叭,音质清晰。内置LVR复位,无需外加复位电路。内置精确的内阻频率振动器(大仅+-1%的误差),无需外接电阻。NVC一个很明显的优势是OTP烧录程式可以和MASK掩膜无缝对接,也就是说,产品前期试产阶段用户可以OTP试产,试产成功后进入大规模生产时,可以直接按OTP样品投产MASK掩膜以降低成本,客户无需二次确认样品。

NVC系列语音芯片具有多种按键触发方式,且可以输出多种形式的电平信号,可以设定按语音的起伏节奏变化。另外NVC支持主控MCU一线串口控制,可以任意控制多段语音触发,8脚芯片支持220段声音的语音芯片。NVC系列语音芯片支持DAC外接功放,支持播放声音优美的和弦MIDI音乐。

NVC系列语音芯片具有多种实用的封装形式:DIP8、SOP8、SOP16、SSOP20、COB等,外围电路仅需一电源耦合电容即可,工作稳定,宽泛的工作电压,超低的待机功耗以及宽耐温性能都使NVC系列语音芯片在广泛的应用领域中拥有的性价比优势。



2、产品特征

 OTP存储格式,生产周期快,快仅需一天,下单无小量限制;
 灵活的多种按键操作模式以及电平输出方式供选择(边沿按键触发、电平触发、随机按键播放、顺序按键播放);
 简单方便的一线MCU串口以及两线MCU控制方式,用户主控MCU可控制任意段语音    的触发播放及停止;
 语音时长20秒、40秒、80秒、180,520秒;
 内置一组PWM输出器可直推0.5W喇叭,支持13bit的DAC输出,可外接模拟功放;
 灵活的放音操作,通过组合可节省语音空间,多可播放220个语音组合;

 音质优美,性能稳定,物美价廉,静态电流小于2uA;
 内置LVR自复位电路,保证芯片正常工作;
 DIP8,SOP8,SOP16,SSOP20以及COB多种封装可供选择,使用方便,应用灵活;
 支持4和弦MIDI播放,音质非常优美;
 外围电路简单,仅需一耦合电容;
 工作电压范围:SOP8/SOP16的是2V~4.5V;SSOP20的是2V~5.5V。
 IO口丰富,内置MCU,可以定制各种特殊功能;
 支持8级音量调节,支持循环播放等多种功能;

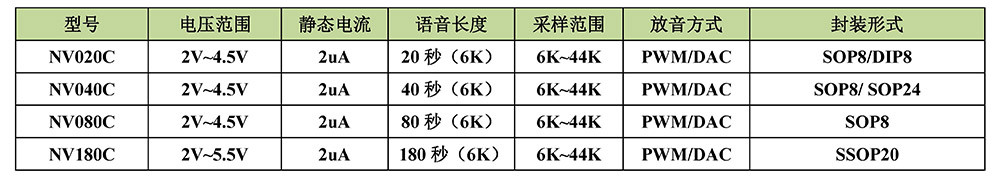

3、选型指南


NVC八脚语音芯片

备注:1、语音长度全部基于6K采样率计算的,一般应用中采样率是大于8K的,所以语音长度仅作参考。
           2、所有各秒数的IC都支持播放和弦。
           3、NV180C外,电源5V供电时,串4007/4148后在给语音芯片供电,降压到4.5V



4、控制模式

NVC系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式、二线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当IO口被分配为MCU一线触发时,不能同时作为按键来触发。同时支持用户程序定制各种特殊功能。


4.1、按键控制模式

所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms


NVC八脚语音芯片

备注:每个开关的控制方式都可以单独设定,具体触发方式请参阅&ldquo;触发时序图&rdquo;

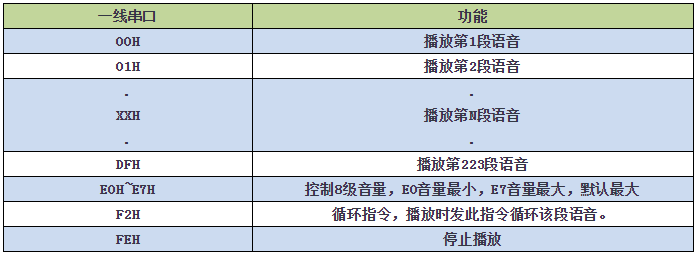

4.2、MCU一线串口控制模式


MCU一线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

4.2.1、端口的分配



NVC八脚语音芯片


4.2.2、一线串口时序图



NVC八脚语音芯片

SDA为数据发送端口,发送语音地址。先发送低位。发码头码前拉低2ms~6ms,下图范例发送的是89H。时序范围为400us:1200us5.2ms:15.6ms之间。建议参考时序800us:2400us;频繁发送时,数据与数据之间大于100ms间隔。BUSY是语音播放忙信号,用户可以根据情况是否使用。上电需要等待100ms后才可以给语音芯片发码


4.3、MCU二线串口控制模式


4.3.1、端口的分配

NVC八脚语音芯片


4.3.2、二线串口时序图

MCU二线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。
二线串口一共占用2个IO端口,一个是CLK时钟信号,一个是SDA数据信号。头码为4ms到6ms之间。单个bit时钟周期为76us~1.32ms之间,建议单个bit时钟周期为680us比较稳定。特殊要求需要更快时序的请联系厂家定制。在上升沿收码,收码为收低位。一个完整的数据为1byte。CLK和SDA非收码状态下为高电平。

NVC八脚语音芯片



5、应用范围

在语音芯片选型应用范围上,几乎可以涉及到低成本不更改语音场所,堪比各行业通用的常用语音芯片,如:
☆电子琴、音乐盒机芯,触摸音乐花盆、游戏机、语音门铃&hellip;&hellip;等和弦音乐/玩具(64首/16首音乐ic)、音效芯片需求;
☆语音玩具(手指猴&hellip;&hellip;)
☆智能锁(指纹锁、密码锁、电子锁、刷卡锁&hellip;&hellip;);
☆汽车(防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁&hellip;&hellip;)、电动车、
☆智能家居系统、闹钟、提醒器;
☆专用报警器、家庭防盗报警器&hellip;&hellip;;
☆医疗器械人声提示、治疗仪、血压计、血糖仪、按摩仪&hellip;&hellip;;
☆家电(电磁炉、电饭煲、微波炉、除螨仪、电热水壶、足浴盆、扫地机、电壁炉、煎药壶&hellip;&hellip;);
☆娱乐设备(游戏机、游乐机);
☆学习模型(早教机、儿童有声读物);
☆智能交通设备(收费站、停车场、语音验票闸机、公共自行车、共享单车、GPS导盲拐杖、声光报警灯、验票闸机&hellip;&hellip;。&hellip;&hellip;);
☆通信设备(电话交换机、电话机);
☆工业控制领域(电梯、工业设备);
☆消费类电子(成人用品、飞机杯、共享雨伞、共享移动电源机&hellip;&hellip;);

NVC八脚语音芯片
