您的位置: 首页>>产品中心>>OTP语音芯片

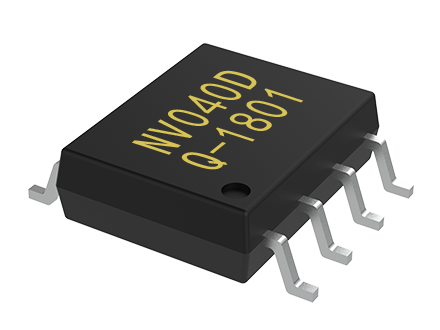

NVD系列语音芯片

★ MCU一线/两线串口控制方式,可控制任意段触发播放/停止;
★ 语音时长40秒、80秒、170秒、340秒;
★ 内置一组PWM输出器可直推0.5W喇叭;
★ 支持8级音量调节,支持循环播放等多种功能;
★ 可通过组合可节省语音空间,最多可播放220个语音组合;
★ 音质优美,性能稳定,物美价廉,静态电流小于2uA;
★ 内置LVR自复位电路,保证芯片正常工作;
★ SOP8以及COB多种封装可供选择,使用方便,应用灵活;
★ 支持4和弦MIDI播放,音质非常优美;
★ 外围电路简单,仅需一耦合电容;
★ 工作电压范围:2~5V。
★ IO口丰富,内置MCU,可以定制各种特殊功能;


资料下载在线咨询 全国服务热线
400-8616-826

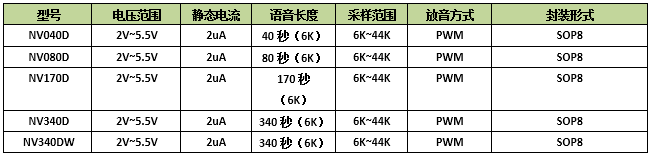

NVD系列语音芯片是支持一组PWM输出口,可以直推0.5w喇叭,内置LVR复位、内阻频率振动器(最大仅+-1%的误差),无需外接电阻,可以和MASK掩膜无缝对接的多种按键触发方式、以及主控MCU一线串口控制方式并且支持223段声音、44100采样率的8脚语音芯片



★OTP存储格式,生产周期快,最快仅需一天,下单无最小量限制;
灵活的多种按键操作模式以及电平输出方式供选择(边沿按键触发、电平触发、随机按键播放、顺序按键播放);

简单方便的一线MCU串口以及两线MCU控制方式,用户主控MCU可控制任意段语音的触发播放及停止;
语音时长40秒、80秒、170秒、340秒;
内置一组PWM输出器可直推0.5W喇叭;

支持8级音量调节,支持循环播放等多种功能;
灵活的放音操作,通过组合可节省语音空间,最多可播放220个语音组合;
音质优美,性能稳定,物美价廉,静态电流小于2uA;

内置LVR自复位电路,保证芯片正常工作;
SOP8以及COB多种封装可供选择,使用方便,应用灵活;

支持4和弦MIDI播放,音质非常优美;

外围电路简单,仅需一耦合电容;
工作电压范围:2~5V。

IO口丰富,内置MCU,可以定制各种特殊功能;




备注:

1.语音长度全部基于6K采样率计算的,一般应用中采样率是大于8K的,所以语音长度仅作参考。

2.所有各秒数的IC都支持播放和弦。

3.电源5V音量会比3.3V稍微大一点点。





NV040D/NV080D/NV170D/NV340D-SOP8管脚对应表:



NV340DW-SOP8管脚对应表:




①MCU一线串口控制(带连码功能)

MCU一线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

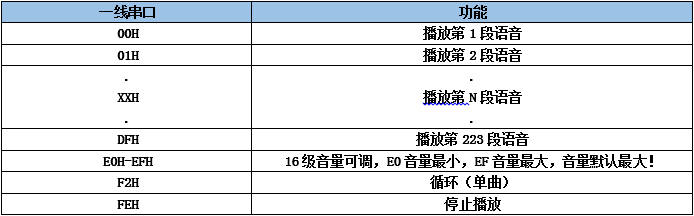

数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的,发送之间相互独立。


②MCU二线串口控制(带连码)

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms。



NVD系列语音芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、儿童玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
