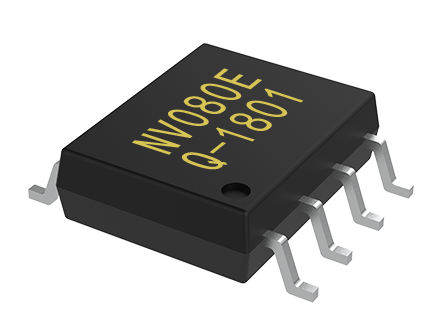

NVE系列语音芯片

概述
      NVE系列语音芯片是一款基于32位单片机的高品质语音/MIDI处理器，采用记忆体映射架构，可以定址到16MB，包含记忆体(OTP/RAM)、周边边、以及内置（支持4Mb / 8Mb / 16Mb / 32Mb可选 ） SPI-flash的储存空间。由于DSP演算法以及硬体规格的提升，NVE支援SBC (Sub-Band Coding, 子带编码)，相较于传统式的ADPCM演算法，除了更高的压缩率之外，在音质上也大幅超越传统的语音水准！此外， NVE系列语音芯片可以在每MHz上运行1.57 DMIPS，在32MHz上运行50+ DMIPS，內置推挽式功放、直推喇叭，音质清晰。

特征

选型指南

芯片管脚图

控制模式
      NVE系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式、二线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发，按键模式默认低电平有效。当IO口被分配为MCU一线触发时，不能同时作为按键来触发。同时支持用户程序定制各种特殊功能。

       按键控制模式
            所定义的管脚可以直接触发芯片放音，即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置，按键控制模式的防抖动时间为17ms。

      MCU一线串口控制
               MCU一线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

▲mcu一线串口空中模式端口分配

       时序图

               sda为数据发送端口，发送语音地址。先发送低位。发码前发头码拉低4ms~6ms，下图范例发送的是89H。时序范围为400us：1200us到1ms：3ms之间。建议参考时序800us：2400us；频繁发送时，数据与数据之间大于100ms间隔。BUSY是语音播放忙信号，用户可以根据情况是否使用。上电需要等待100ms后才可以给语音芯片发码。

     MCU二线串口控制
               MCU二线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。
            端口分配

应用范围
