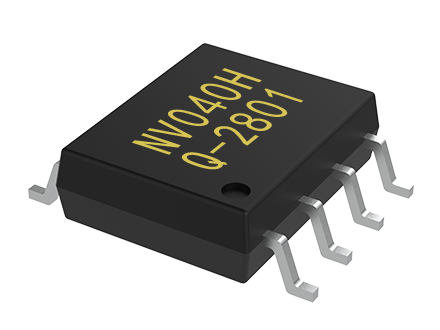

NVH系列语音芯片

工作电压:2.0V至5.5V;
语音时长:40秒,170秒,340秒;
音频输出:支持PWM或DAC模式;
MCU频率:8.192MHz;
工作电流:93mA~210mA;
静态电流:5uA;
暂停模式唤醒源:端口A、端口B、端口D和端口E可以从暂停模式唤醒


资料下载在线咨询 全国服务热线
400-8616-826

概述
      NVH系列语音芯片内置4位微控制器,可播放4声道或4声道旋律通道ADPCM与PWM直接驱动电路。NVH系列语音芯片为OTP(一次性可编程)类型存储器。PWM分辨率为8/10/12位。它们包括一个低成本,高性能CMOS微处理器。这个向上的时钟频率通常为8.192(±3%)MHz。该芯片工作于2.0V~5.5V的宽电压范围内,它包含可编程只读存储器(PROM)和 数据ROM(DROM)在里面。

特征

NVH系列语音芯片为OTP语音芯片


芯片封装


NVH系列语音芯片为OTP语音芯片

控制模式
       NVH系列语音芯片目前开发的是MCU一线串口控制模式和二线串口控制模式。当IO口被分配为MCU一线触发时,不能同时作为二线串口控制模式来触发。

        MCU一线时序图

NVH系列语音芯片为OTP语音芯片

     MCU二线串口时序



NVH系列语音芯片为OTP语音芯片
